Ventilatore Industriale per Impianto Molitorio
Impiego
Ventilatore per trasporto pneumatico per impianto molitorio.
Aspirazione polveri, farine, scarti prima e seconda pulitura.Range
V (m3/h) = 1.080 – 54.000
Pstat (kg/m2) = 35 – 1.345Caratteristiche

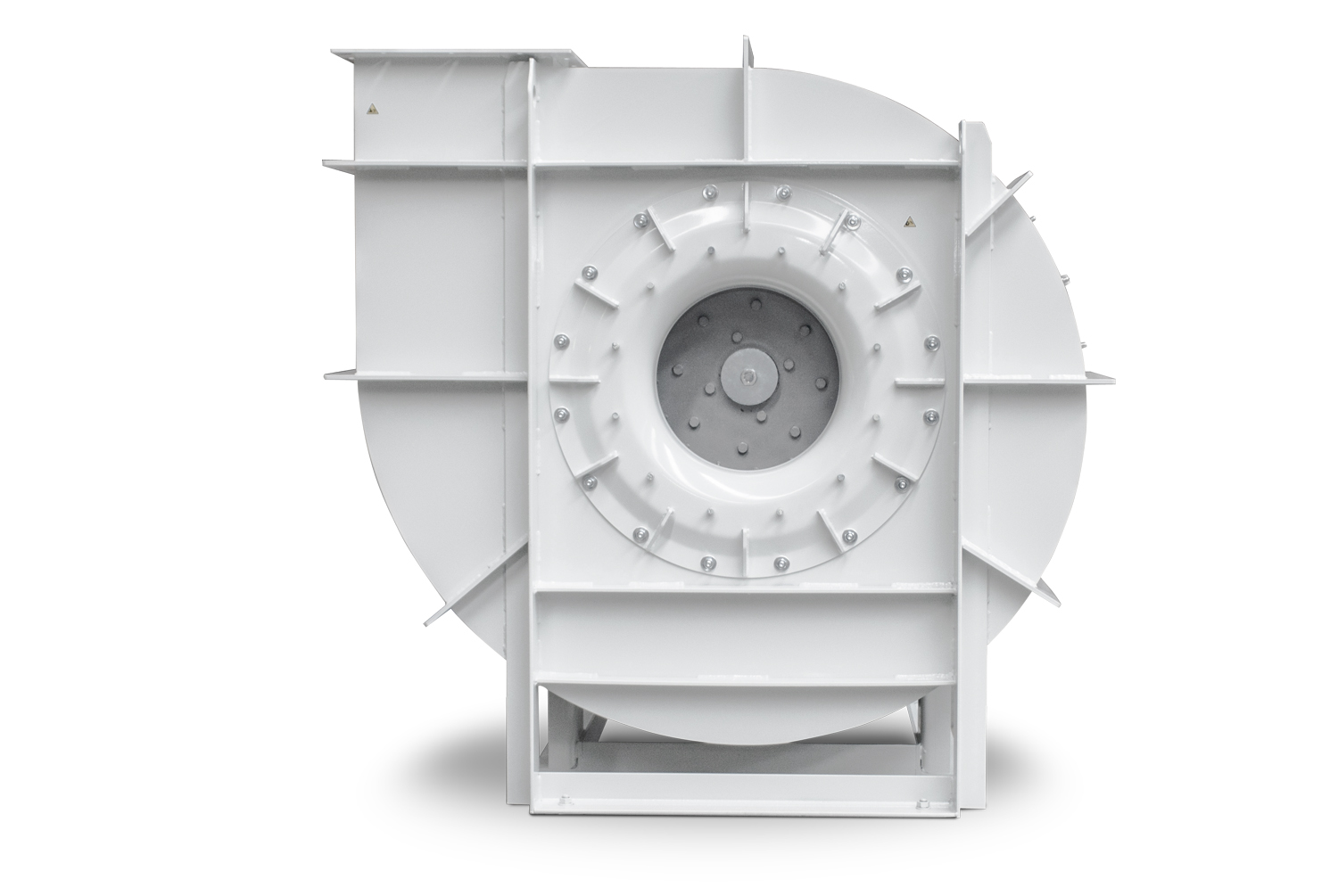

Ventilatore centrifugo alta pressione.
Girante a pale rovesce ad alto rendimento.
Esecuzione 4 (accoppiamento diretto).
Costruzione rinforzata.Note Costruttive
La fornitura standard prevede l’utilizzo di più tipi di ventilatori pneumatici per sopperire a tutte le fasi di lavorazione del grano, da prodotto allo stato grezzo fino a prodotto finito.
Durante le varie fasi di lavorazione, a seconda della portata necessaria e a seconda della Pstatica rilevata alla bocca aspirante, sono necessari diversi tipi di ventilatori centrifughi differenti per dimensioni e caratteristiche.
La fornitura comprende anche ventilatori assiali capaci di smaltire portate d’aria elevate (circa 900 m3/min) con basse perdite (alti rendimenti).Tutta la fornitura è dotata di motori Atex-22 a 2 o 4 poli.
Ufficio tecnico
L’applicazione industriale non è facile perchè i ventilatori devono trasportare il prodotto accuratamente e in modo continuo senza danneggiarlo. Essa lavora con una serie di tubi, cicloni, filtri d’aria ad una pressione di 15.000Pa, a 500 m.s.l.m., temperatura ambiente 45°C.
La portata dei ventilatori è di circa 20.000 m3/h con un assorbimento elettrico di 160 kW e alimentazione a 60 Hz.
L’alimentazione elettrica a 60 Hz ha influenzato il design dei ventilatori per via della velocità periferica della girante, perciò i carichi rimangono sui cuscinetti del motore elettrico, poichè i ventilatori sono in esecuzione 4. Il motore è direttamente accoppiato al ventilatore: l’equilibratura dinamica della girante è stata particolarmente presa in considerazione.Le varie precauzioni prese, come la portella d’ispezione, i componenti e la verniciatura a polvere termofissata, rendono questi ventilatori ideali per le applicazioni più impegnative nei diversi settori.
