Ventilatore Doppio Stadio per l’Industria Chimica
Impiego
Ventilatore Doppio Stadio di compressione per Industria Chimica. Processo trattamento Azoto. Movimentazione fluido contenente azoto.
Range
V (m3/h) = 800
Pt (Kg/m2) = 6.500Caratteristiche

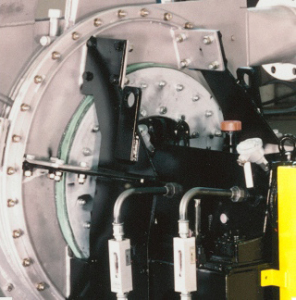

Ventilatore centrifugo ad alta pressione doppio stadio.
Giranti ad alto rendimento con pale rovesce in AISI 316L.
Accoppiamento tramite trasmissione a cinghia con motore standard.NOTE COSTRUTTIVE
Questo modello di ventilatore doppio stadio è costruito con le parti a contatto con il fluido in acciaio AISI 316L. La costruzione prevede strutture di rinforzo. Il basamento è in acciaio al carbonio e sostiene il motore. La trasmissione tra albero motore e supporto per la girante è a cinghie trapezoidali. L’alta velocità di rotazione ha richiesto l’adozione di una centralina di raffreddamento.
Data l’alta velocità di rotazione a circolazione forzata di olio, è applicato al supporto un dispositivo di raffreddamento. I condotti terminano ad una centralina oleodinamica con scambiatori di calore.
Opzioni fornite
- Centralina oleodinamica per raffreddamento supporto
- Giunto idraulico per avviamento ventilatore
- Set di ammortizzatori
- Giunti antivibranti a tenuta
- Basamento in profilato
Motorizzazione
WEG W21 IE1 45 kW 2 poli B3 V 400/690 50 Hz IP55
Ufficio Tecnico
Un’azienda leader nell’industria chimica italiana doveva realizzare una soluzione per il ricircolo dell’azoto contenente polveri. Fino ad allora venivano impiegati dei compressori ad aspi rotanti che non erano idonei all’applicazione poichè, a causa delle polveri, si guastavano interrompendo il processo. Per sostituire i compressori, dato l’elevato valore di pressione, occorreva un ventilatore doppio stadio. La pressione richiesta dal circuito può essere raggiunta solo grazie ad un elevato numero di giri (6520 giri/min). Abbiamo studiato a fondo il problema ed individuato la macchina ideale per l’applicazione. Robustezza ed affidabilità erano requisiti da tenere in debita considerazione, poichè il processo per il quale viene impiegata è critico. Dato l’alto numero di giri abbiamo anche previsto un opportuno apparato di raffreddamento oleodinamico per il supporto.
